Kolben sind eine der wichtigsten Komponenten in einem Verbrennungsmotor, da sie die Kraft des brennenden Kraftstoffs in mechanische Energie umwandeln. Je nach Anwendung und Motorbauweise gibt es verschiedene Kolbenarten, die für unterschiedliche Zwecke entwickelt wurden.

• Gusskolben: Gusskolben sind die am häufigsten verwendeten Kolben in der Automobilindustrie. Sie werden aus Aluminiumgusslegierungen hergestellt und bieten eine gute Kombination aus Festigkeit und Wärmeableitung. Gusskolben sind in der Regel kostengünstiger und bieten eine gute Haltbarkeit. Sie eignen sich für eine breite Palette von Anwendungen, von Standardmotoren bis hin zu leistungsfähigen Hochleistungsmotoren.

• Schmiedekolben: Schmiedekolben werden aus einem massiven Aluminiumblock geschmiedet. Dieser Herstellungsprozess führt zu einer erhöhten Festigkeit und Dichte des Materials, wodurch Schmiedekolben eine hervorragende Wahl für Hochleistungsmotoren sind. Sie können höheren Belastungen standhalten und bieten eine verbesserte Wärmeableitung. Schmiedekolben sind oft leichter als Gusskolben und ermöglichen eine schnellere Beschleunigung und bessere Motorreaktion.

• Leichtbaukolben: Leichtbaukolben sind speziell für Motoren mit hohen Drehzahlen und Leistungsausgaben konzipiert. Sie bestehen aus leichteren Materialien wie Aluminium-Schmiedelegierungen oder Verbundwerkstoffen, um die Masseninertie zu reduzieren. Durch die Reduzierung des Gewichts der Kolben können Leichtbaukolben zu einer verbesserten Motorleistung, schnelleren Beschleunigung und besserer Kraftstoffeffizienz beitragen. Sie werden häufig in Hochleistungs- und Rennmotoren eingesetzt.

• Hohlbolzenkolben: Hohlbolzenkolben haben einen hohlen Bolzen, der den Kolbenkopf und den Kolbenboden verbindet. Dieser Hohlraum verringert das Gewicht des Kolbens und verbessert die Wärmeableitung. Hohlbolzenkolben sind für Motoren mit hoher Drehzahl und hohen thermischen Belastungen geeignet. Sie bieten eine bessere Kontrolle der Kolbentemperatur und können zur Vermeidung von Klopfen und Motorüberhitzung beitragen.

• Beschichtete Kolben: Beschichtete Kolben sind mit speziellen Beschichtungen versehen, die ihre Leistung verbessern. Diese Beschichtungen können aus Materialien wie Teflon, Keramik oder Molybdändisulfid bestehen. Sie bieten Vorteile wie geringere Reibung, verbesserte Hitzebeständigkeit, reduzierte Verschleißerscheinungen und eine verbesserte Abdichtung. Beschichtete Kolben können die Motorleistung, Effizienz und Haltbarkeit erhöhen und werden in verschiedenen Anwendungen eingesetzt, darunter auch in Hochleistungs- und Rennmotoren.

Die unterschiedlichen Kolbenarten

• Einmetallkolben
• Regelkolben
• Sonderkolben

Einmetallkolben Der Name "Einmetallkolben" stammt von ihrer Konstruktionsweise. Einmetallkolben bestehen aus einem einzigen Metallblock, im Allgemeinen aus Aluminiumlegierungen. Im Gegensatz zu herkömmlichen Kolben, bei denen der Kolbenkopf und der Kolbenboden getrennt sind und durch Stifte verbunden werden, sind Einmetallkolben aus einem einzigen Stück gefertigt. Diese Einmetallkonstruktion bietet eine verbesserte Festigkeit und Steifigkeit, was zu einer höheren Leistung und einer besseren Haltbarkeit führt. Gewichtsreduktion Einmetallkolben ermöglichen eine gezielte Gewichtsreduktion im Vergleich zu herkömmlichen Kolben. Durch die Verwendung fortschrittlicher Aluminiumlegierungen und die präzise Bearbeitung des Materials kann das Gewicht des Kolbens reduziert werden, ohne die Festigkeit und Zuverlässigkeit zu beeinträchtigen. Die Gewichtsreduktion trägt zu einer verbesserten Motorreaktion, schnelleren Beschleunigung und reduzierten Massenkräften bei, was insgesamt zu einer höheren Leistungsfähigkeit des Motors führt. Verbesserte Wärmeableitung Einmetallkolben weisen aufgrund ihrer einheitlichen Struktur eine verbesserte Wärmeableitung auf. Das homogene Material ermöglicht eine effiziente Verteilung und Ableitung der Wärme vom Kolbenkopf und dem Kolbenboden. Dies trägt zur Reduzierung der thermischen Belastung bei und hilft, die Kolbentemperatur in einem optimalen Bereich zu halten. Eine bessere Wärmeableitung kann dazu beitragen, den Verschleiß zu reduzieren, die Lebensdauer des Kolbens zu verlängern und die Motorleistung zu verbessern. Geringere Reibung Einmetallkolben weisen oft spezielle Beschichtungen oder Oberflächenbehandlungen auf, die die Reibung zwischen dem Kolben und der Zylinderwand verringern. Durch die Reduzierung der Reibung können Einmetallkolben eine höhere Effizienz des Motors erreichen. Weniger Reibung bedeutet weniger Energieverluste und eine bessere Umwandlung der Verbrennungsenergie in mechanische Leistung. Dies kann sich in einer verbesserten Kraftstoffeffizienz und einer längeren Lebensdauer des Motors niederschlagen.

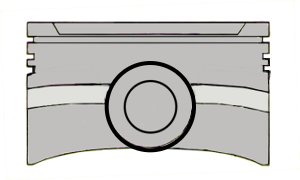

Regelkolben
Querschlitz Regelkolben

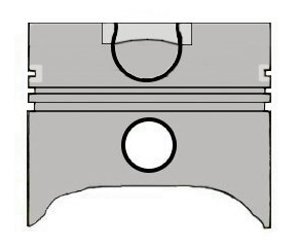

Ringträgerkolben mit Muldenschutz

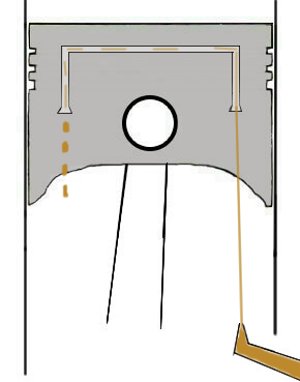

Kolben mit Kühlkanal Kolben mit Kühlkanal sind eine spezielle Art von Kolben, die entwickelt wurden, um die thermische Belastung des Motors zu reduzieren und eine effiziente Wärmeableitung zu ermöglichen. Sie weisen einige einzigartige Merkmale auf, die zu einer verbesserten Leistung und Haltbarkeit des Motors beitragen. In diesem Beitrag werfen wir einen genaueren Blick auf die Besonderheiten von Kolben mit Kühlkanal. Integrierte Kühlkanäle: Der Hauptunterschied zwischen Kolben mit Kühlkanal und herkömmlichen Kolben besteht darin, dass sie speziell entworfene Kanäle in ihrer Struktur haben. Diese Kanäle dienen dazu, die Hitze vom Kolbenkopf und dem Kolbenboden abzuleiten und sie entweder direkt mit dem Motorkühlmittel oder mit Öl zu kühlen. Durch die Integration der Kühlkanäle in den Kolbenkörper wird eine effektive Wärmeableitung ermöglicht, was zu niedrigeren Kolbentemperaturen und einer verringerten thermischen Belastung führt. Reduzierte Kolbentemperatur: Die Kühlkanäle in den Kolben dienen dazu, die Temperatur des Kolbens während des Betriebs zu senken. Durch den Fluss von Kühlmittel oder Öl durch die Kanäle wird die überschüssige Wärme vom Kolben absorbiert und abgeführt. Dies trägt dazu bei, die Kolbentemperatur in einem optimalen Bereich zu halten, um eine Überhitzung zu verhindern und die thermische Belastung zu reduzieren. Eine niedrigere Kolbentemperatur führt zu einer verbesserten Haltbarkeit des Kolbens und anderer Motorbauteile. Bessere Leistung und Zuverlässigkeit: Durch die effiziente Wärmeableitung bieten Kolben mit Kühlkanal eine Reihe von Vorteilen in Bezug auf die Motorleistung und Zuverlässigkeit. Durch die Senkung der Kolbentemperatur wird das Risiko von Kolbenklemmern oder -verformungen verringert.

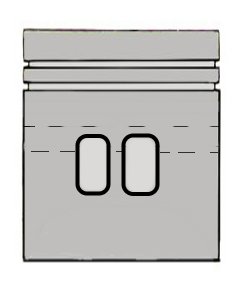

Fensterkolben Fensteröffnungen: Der Hauptunterschied zwischen Fensterkolben und herkömmlichen Kolben besteht darin, dass Fensterkolben spezielle Öffnungen, sogenannte Fenster, in ihrer Struktur haben. Diese Fenster sind seitliche Öffnungen, die in den Kolben integriert sind und den Einlass des Motors gegenüberliegen. Die Fensteröffnungen ermöglichen einen direkten Durchlass von Frischluft-Kraftstoff-Gemisch am Kolbenboden. Beim Abwärtshub wird das Luft-Kraftstoffgemisch dann über die seitlichen Kanäle im Zylinder in den Brennraum gepresst. Dieser Wechsel erfolgt durch die Bewegung des Kolbens während des Auf- und Abwärtshubs und ermöglicht eine effiziente Steuerung. Verbesserte Spülung und Füllung: Die Fensteröffnungen spielen eine entscheidende Rolle bei der Spülung und Füllung des Zylinders in 2-Takt-Motoren.

Jede Kolbenart hat ihre eigenen Vor- und Nachteile und ist für bestimmte Anwendungen und Motoranforderungen optimiert. Die Wahl der richtigen Kolbenart hängt von Faktoren wie Leistungsziel, Budget, Motorbauweise und Einsatzbedingungen ab. Es ist wichtig, sich auf qualitativ hochwertige Kolben zu verlassen und gegebenenfalls Fachleute oder Hersteller zu konsultieren, um die beste Wahl für den jeweiligen Motor zu treffen.

Abschließend kann gesagt werden, dass die Vielfalt der Kolbenarten eine breite Palette von Möglichkeiten für Motoren bietet, um sowohl Leistung als auch Effizienz zu optimieren. Von Gusskolben für allgemeine Anwendungen bis hin zu spezialisierten Leichtbau- und beschichteten Kolben für Hochleistungsanwendungen, jede Kolbenart spielt eine wichtige Rolle bei der Gewährleistung einer reibungslosen und effizienten Arbeitsweise des Motors.

Der Kolbenbolzen

Der Kolbenbolzen ist eine wichtige Komponente in einem Kolbensystem, die dazu dient, den Kolben mit dem Pleuel zu verbinden. Seine Funktion besteht darin, die Auf- und Abbewegung des Kolbens aufzunehmen und an das Pleuel zu übertragen. Der Kolbenbolzen wird durch die Kolbenbolzenbohrungen im Kolben und im Pleuel gelagert und ermöglicht somit die Übertragung von Kräften und Bewegungen zwischen diesen beiden Bauteilen.

Der Kolbenbolzen arbeitet in einem kontinuierlichen Zyklus, bei dem er hohen Belastungen ausgesetzt ist. Während des Betriebs bewegt sich der Kolben auf und ab, wodurch der Kolbenbolzen im Pleuel hin- und herbewegt wird. Um die Reibung und den Verschleiß zu reduzieren, sind die Kolbenbolzen in der Regel mit speziellen Gleitlagern oder Buchsen ausgestattet, die Schmiermittel enthalten.

Die korrekte Installation und Ausrichtung des Kolbenbolzens ist von großer Bedeutung, um eine reibungslose Funktion des Kolbensystems zu gewährleisten. Der Bolzen muss richtig zentriert und sicher befestigt sein, um ein Verdrehen oder ein Lösen während des Betriebs zu verhindern.

Darüber hinaus spielen Kolbenbolzen auch eine Rolle bei der Übertragung von Wärme vom Kolben zum Pleuel. Durch die direkte Kontaktfläche zwischen dem Kolbenbolzen und dem Pleuel können Wärme und Hitze von der Verbrennung effizient abgeführt werden, um eine Überhitzung des Kolbens zu verhindern.
